Effet Venturi

Effet Venturi

L'effet Venturi est un phénomène de mécanique des fluides qui se produit lorsqu'un fluide en mouvement traverse une section de tube de forme conique, se rétrécissant dans la partie centrale puis s'élargissant à nouveau.

Ce phénomène a été découvert par le physicien italien Giovanni Battista Venturi à la fin du XVIIIe siècle et revêt depuis lors une grande importance dans divers domaines scientifiques et techniques.

Fonctionnement

Le principe de base de l’effet Venturi est la conservation de l’énergie dans un fluide en mouvement. Selon le principe de Bernoulli, dans un écoulement fluide idéal sans friction, la somme de l'énergie cinétique et de l'énergie potentielle par unité de volume est constante tout au long d'un écoulement fluide. Autrement dit, lorsque la vitesse du fluide augmente, sa pression diminue, et vice versa.

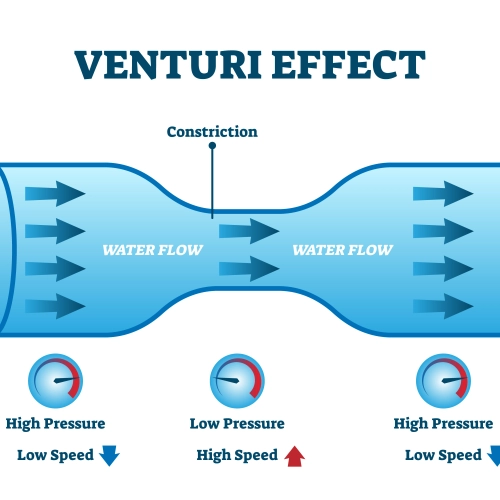

Schéma et diagramme de l'effet venturiLorsqu'un fluide s'écoule à travers une section effilée d'un tuyau, la vitesse du fluide augmente dans la région où le diamètre du tuyau est plus petit. En effet, le débit de fluide doit conserver son débit volumétrique, ce qui signifie que la même quantité de fluide doit traverser n'importe quelle section transversale du tube dans un temps donné. En conséquence, pour un écoulement plus rapide, la section transversale doit être plus petite.

L'accélération du fluide dans la région étroite du tube entraîne une diminution de la pression dans cette région, conformément au principe de Bernoulli. Cette diminution de pression est ce que l’on appelle la basse pression Venturi. Au contraire, dans les sections plus larges du tube, où la vitesse du fluide est plus faible, la pression est plus élevée.

Applications

L'effet venturi a de nombreuses applications en ingénierie et en science en raison de ses implications sur l'écoulement des fluides

Vous trouverez ci-dessous une liste exhaustive d'exemples d'applications où l'effet Venturi joue un rôle important dans différents domaines scientifiques :

Ingénierie nucléaire

Dans une centrale nucléaire, l'effet Venturi est appliqué dans les systèmes de circulation du liquide de refroidissement du réacteur.

Dans les réacteurs nucléaires, il est utilisé dans les tubes Venturi pour mesurer le débit du liquide de refroidissement, garantissant ainsi une circulation et un refroidissement corrects du cœur. De plus, il contribue à éliminer les bulles de vapeur, à améliorer l'efficacité et la sécurité du système de refroidissement en évitant les points chauds et en maintenant une température constante dans le réacteur.

Il est également appliqué dans les turbines à vapeur d'une centrale nucléaire. Dans ces turbines, la vapeur à haute pression se dilate et accélère lors de son passage dans les buses Venturi, transformant l'énergie thermique de la vapeur en énergie cinétique. Ce processus maximise l'efficacité de la conversion d'énergie, en augmentant la vitesse de la vapeur avant qu'elle n'impacte les aubes de la turbine, où l'énergie cinétique est convertie en énergie mécanique pour produire de l'électricité.

Ingénierie automotrice

L'une des applications les plus courantes concerne les systèmes de carburation des moteurs à combustion interne.

Dans un carburateur, l'air circule à travers un tube Venturi étroit, où il se mélange au carburant avant d'entrer dans la chambre de combustion du moteur. La réduction de pression dans la région étroite du tube aide à aspirer le carburant du réservoir vers le flux d'air, permettant ainsi un mélange approprié pour la combustion.

Ingénieur hydraulique

Nous présentons ci-dessous 3 exemples d’application de cet effet en ingénierie :

  • Débitmètres Venturi : Ce sont des appareils utilisés pour mesurer la vitesse et le débit d'un fluide dans les canalisations. En mesurant la différence de pression entre la section large et étroite, la vitesse et le débit du fluide peuvent être calculés.
  • Systèmes d'irrigation par aspersion : ces systèmes sont conçus pour contrôler et distribuer le débit d'eau à travers un réseau de tuyaux, assurant une irrigation uniforme des cultures. L'eau est expulsée sous forme de fines gouttes, imitant la pluie, ce qui permet une irrigation efficace et maîtrisée.
  • Éjecteurs hydrauliques : Ce sont des dispositifs qui permettent de mélanger des liquides et de transporter des substances dans les systèmes d'irrigation et de traitement de l'eau. Ils fonctionnent selon le principe de pression différentielle pour créer un flux à grande vitesse, permettant l'aspiration et le mélange de liquides supplémentaires, ce qui
  • Centrales hydroélectriques : optimise le débit d’eau dans les turbines et les systèmes de production d’électricité.
  • Systèmes de propulsion marins : comme les turbines d’une centrale hydroélectrique, il influence l’efficacité des moteurs et des systèmes de propulsion des navires.

Autres applications

En génie chimique, l’effet Venturi est utilisé dans divers équipements et procédés. Par exemple, dans les aspirateurs de laboratoire utilisés pour créer le vide dans les équipements de laboratoire, facilitant ainsi diverses opérations chimiques. Il est également utilisé dans les mélangeurs de réactifs pour obtenir un mélange homogène de réactifs dans les processus chimiques. De plus, les injecteurs d'air des réacteurs bénéficient de l'effet Venturi pour améliorer l'oxygénation et l'efficacité des réactions chimiques.

Dans l’industrie médicale, nous constatons cet effet dans les nébuliseurs, qui sont utilisés pour administrer des médicaments sous forme d’aérosol aux patients. Les ventilateurs mécaniques profitent également de cet effet pour contrôler et réguler le flux d’air dans les systèmes respiratoires, garantissant ainsi une respiration adéquate aux patients présentant des difficultés.

Dans le domaine de l'aéronautique et de l'aérospatiale, il est appliqué dans les tuyères de propulsion des moteurs d'avions et de fusées, contrôlant la dilatation et l'accélération des gaz d'échappement. De même, il est utilisé dans les instruments de mesure du débit d’air pour mesurer la vitesse et la pression de l’air autour des avions, contribuant ainsi à leur conception et à leurs performances aérodynamiques.

En ingénierie environnementale, les systèmes de traitement de l'eau utilisent l'effet Venturi pour l'aération et le mélange de l'eau dans les stations d'épuration, améliorant ainsi la qualité de l'eau traitée. Les éjecteurs de gaz d'épuration de l'air utilisent également cet effet pour faciliter l'élimination des contaminants de l'air, améliorant ainsi la qualité de l'air ambiant.

En génie mécanique et en génie des procédés, l'effet Venturi est appliqué dans les systèmes de vide pour créer du vide dans les processus industriels. Il est également utilisé dans les systèmes de réfrigération à absorption, améliorant l’efficacité du refroidissement sans avoir recours à des compresseurs mécaniques. Les compresseurs d'air et de gaz l'utilisent également pour optimiser l'efficacité de la compression. De plus, il apparaît dans les souffleries et les souffleries aquatiques pour des études aérodynamiques et hydrodynamiques, entre autres.

Dans l'industrie agroalimentaire, l'effet Venturi influence les systèmes d'homogénéisation du lait, qui facilitent le mélange et l'homogénéisation des produits laitiers. Il est également utilisé dans les injecteurs d’arômes, influençant le système d’incorporation d’arômes et d’additifs dans les produits alimentaires.

Enfin, dans le génie civil, les systèmes de ventilation et de climatisation utilisent cet effet physique pour améliorer le débit d'air et l'efficacité des systèmes CVC. Les tours de refroidissement utilisent également cet effet pour disperser la chaleur dans les systèmes de refroidissement industriels, optimisant ainsi leurs performances et leur efficacité énergétique.
